Compilador

20 de maio de 2008   Diversos   No comments

Este é um compilador utilizado na matéria “Introdução a Compilação”. É um compilador básico, apenas para exemplo (não gera código de máquina).
Clique aqui para baixar os arquivos do projeto (v0.2).

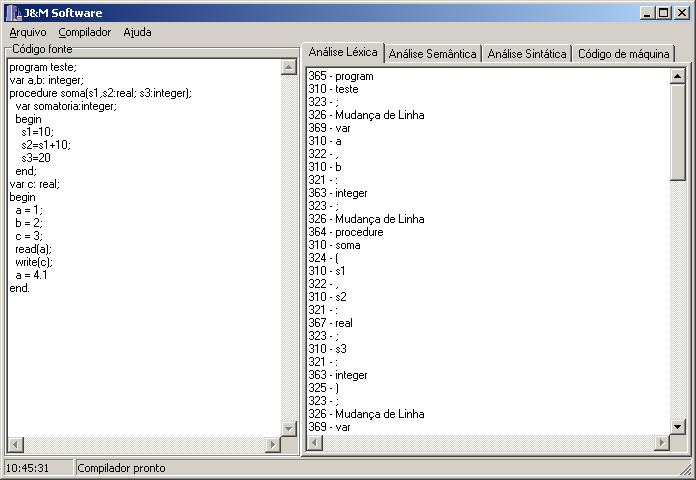

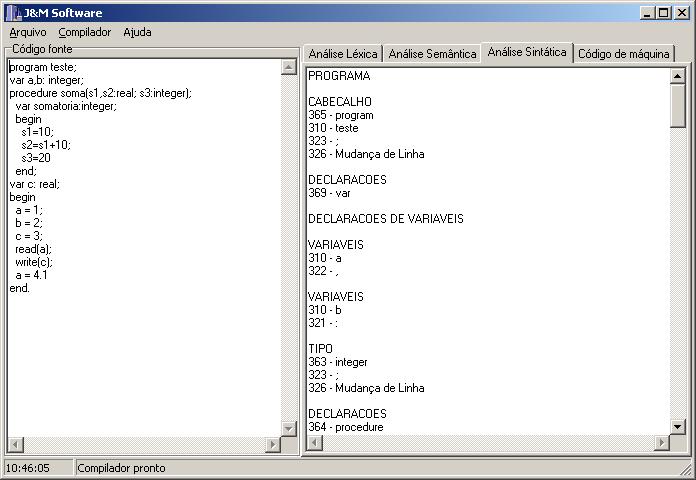

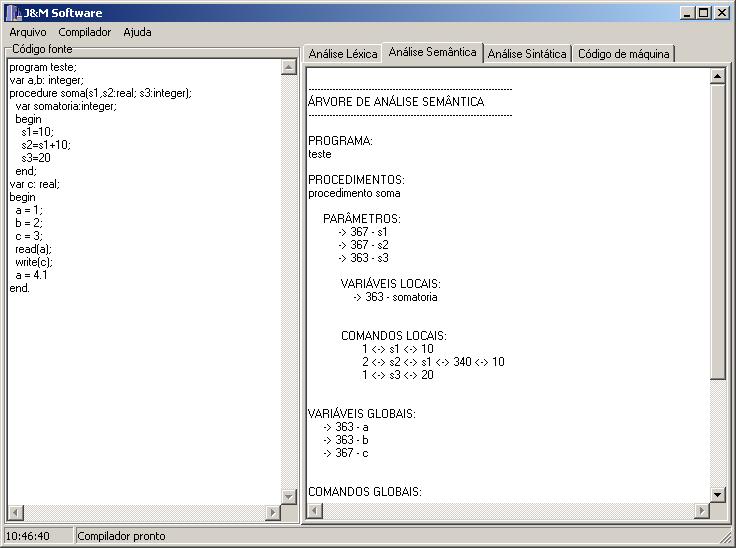

Screens do compilador:
comp1

comp2

comp3

Leia Mais

Relógio NIXIE

20 de maio de 2008   Nixie   No comments

Este é o projeto de um relógio utilizando válvulas Nixie como display. A válvula Nixie é o primeiro display eletronico inventado.

Agora você deve estar se perguntando: por que montar um relógio? A resposta é simples: um relógio você compra por R$1,99 e ele pode ser digital ou analógico. E um relógio utilizando válvulas dos anos 70, você encontra em qualque lojinha? 😛

As válvulas Nixie são tubos que, diferente das válvulas ‘normais’, possui gás neon em seu interior. Veja abaixo a imagem de um modelo de válvula nixie:
200px-ZM1210-operating

As valvulas possuem, na maioria dos modelos, um pino para o anodo comum e mais 10 pinos, um para cada digito. No caso do modelo IN-12b, existem 12 pinos no total, pois esta válvula conta com um ponto decimal.
A tensão de alimentação das válvulas Nixie é entre 140 e 200V, onde a maioria trabalha com 170V e corrente de 3mA. Para ‘ligar’ um digito da válvula, basta ligar o positivo da fonte de alimentação no anodo e ligar um dos catodos (correspondente ao digito que deseja ligar) ao terra do circuito. É claro que devemos usar proteções para a válvula quando formos desenvolver o circuito, como resistores no anodo para limitar a corrente.
Existem drivers (CI”s) dedicados a válvulas Nixie, estes drivers são utilizados para transformar um valor binário (enviado pelo controlador do relógio) em um digito ná valvula Nixie, ‘aterrando’ o pino correspondente ao digito enviado pelo PIC principal. Infelizmente, estes CI’s nao são mais fabricados e os que podemos encontrar no ebay são muito caros (cerca de 3 dólares cada). Para resolver este problema, irei utilizar transistores de alta voltagem neste projeto e o PIC será o responsavel por chavear (fazer a troca) as válvulas, acendendo uma de cada vez com o digito correspondente.
A fonte de alimentação usada neste projeto não é de minha autoria, mas irei postar as modificações que fiz e o circuito final. Com esta fonte, é possivel conseguir uma tensão entre 100 e 250V apartir de uma fonte de alimentação de 12V. A fonte também fornece 5v devidamente regulado para o PIC.
Leia Mais

XP + ICH8M (Acer, HD SATA)

20 de maio de 2008   Diversos   No comments

Se você tem um notebook com o controlador ICH8M, com certeza não irá conseguir instalar o Windows XP SP2, pois o mesmo nao irá reconhecer o HD SATA. Você pode mudar a configuração do HD na BIOS do seu notebook, de AHCI para IDE, porém isso fará com que o disco tenha uma performance menor e uma maior chance de corromper dados.

Para resolver este problema, é preciso criar um disco de instalação do XP personalizado. Bom, chega de falar e mãos a obra! O que você vai precisar:

  • Software para personalização do disco de instalação do XP – nLite
  • Estes drivers do controlador ICH8M
  • CD do Windows XP SP2
  • Um computador com o XP instalado e funcionando

1º Passo: Baixe e instale o software nLite. Será necessario instalar o .NET Framework 2.0, que pode ser baixado no Windows ou no proprio site do nLite.

2º Passo: Crie uma pasta para copiar o CD do windows. Neste artigo, irei utilizar c:\xp. Dentro desta pasta, crie outras duas pasta: c:\xp\cd e c:\cp\drivers. Copiei todo o conteudo do CD do SP para a pasta c:\xp\cd e descompacte o arquivo com os drivers na pasta c:\xp\drivers

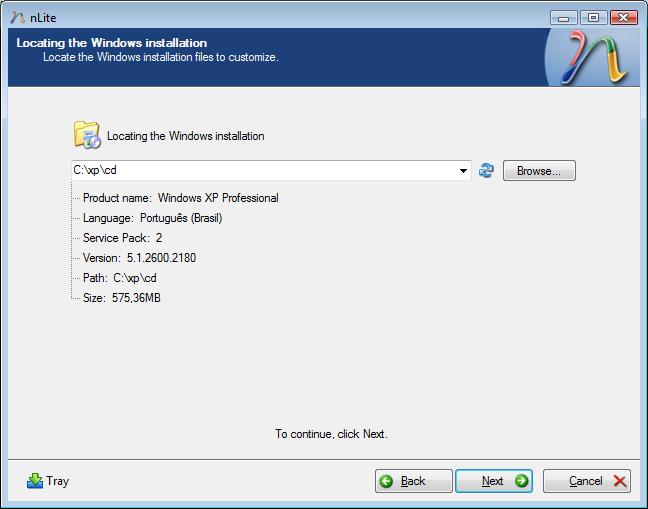

3º Passo: Abra o nLite. Selecione o idioma (eu deixei em Ingles, Portugues estava dando um erro) e clique em Next. Em ‘Locating the Windows Installation‘, seleciona a pasta c:\xp\cd e clique no icone de atualizar. O nLite irá pesquisar o conteudo da pasta e informar alguns dados da instalação.

nlite1

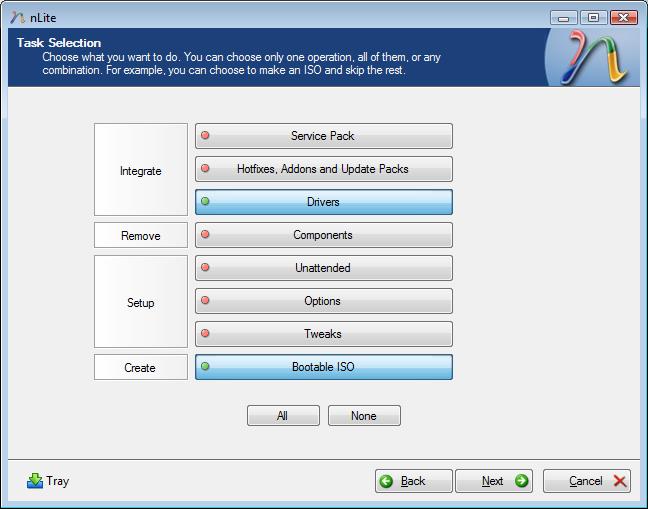

Clique em Next duas vezez. Agora, selecione os itens ‘Drivers‘ e ‘Bootable ISO‘ e clique em Next. Caso queira, é possivel personalizar mais itens, como deixar a instalação automatizada (o usuario nao faz nada, nem colocar o serial).

nlite2

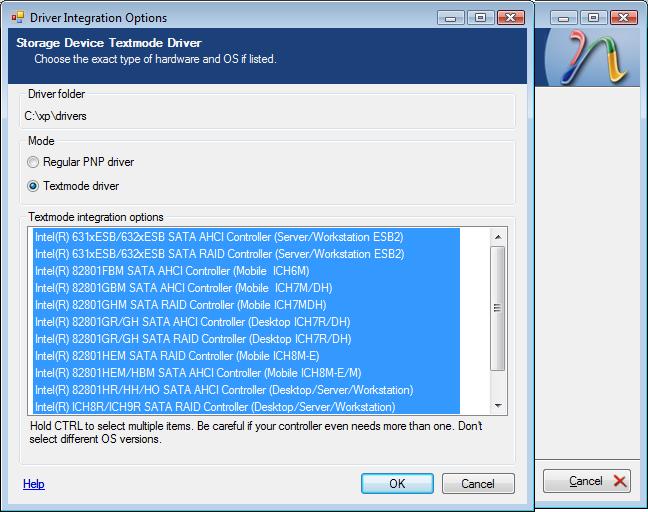

4º Passo: Adicionar os drivers personalizados. Clique em ‘Inset‘ e depois ‘Multiple driver folder‘. Selecione a pasta c:\xp\driver e clique em OK. Agora teremos uma lista de drivers disponiveis. Selecione todos os itens e marque a opção ‘Textmode driver‘.

nlite3

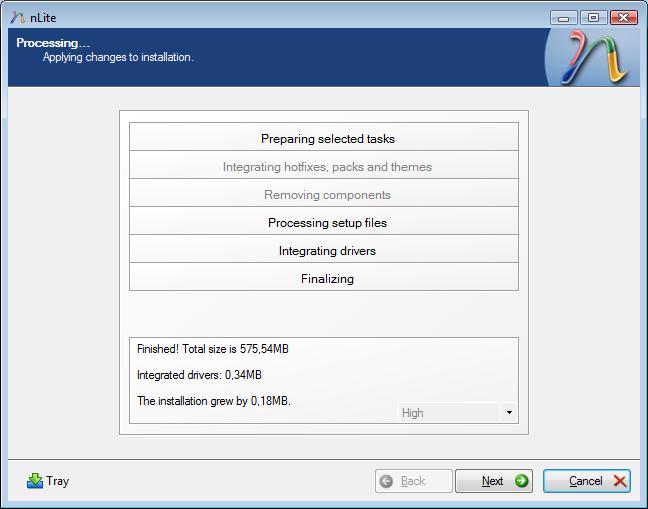

Clique em OK e Next. O nLite irá perguntar se deseja iniciar o processo. Clique em OK e aguarde o nLite processar todas as etapas.

nlite4

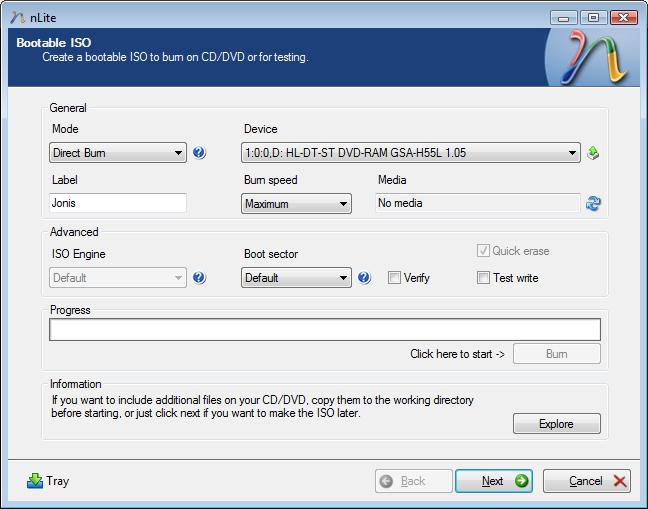

5º Passo: Gravar o CD. Clique em Next. Na tela seguinte, selecione ‘Direct Burn‘ em ‘Mode‘ , insira um CD Virgem e clique em Burn. Aguarde a gravação do CD e pronto, seu CD esta pronto!

nlite5

Pronto, seu CD de instalação do Windows XP SP2 personalizado esta pronto! Agora é só iniciar a instalação e o instalador irá reconhecer o seu disco SATA ligado ao controlador ICH8M.

Este tutorial foi testado em um notebook Acer Travelmate 6292 e pode ser utilizado para instalar o XP nos seguintes controladores:

  • Intel(R) 82801IR/IO I/O Controller Hub (ICH9R)
  • Intel(R) 82801HEM I/O Controller Hub (ICH8ME)
  • Intel(R) 82801HBM I/O Controller Hub (ICH8M)
  • Intel(R) 82801HR/HH/HO I/O Controller Hub (ICH8R)
  • Intel(R) 631xESB/632xESB I/O Controller Hub (631xESB/632xESB)
  • Intel(R) 82801GHM I/O Controller Hub (ICH7MR)
  • Intel(R) 82801GBM I/O Controller Hub (ICH7M)
  • Intel(R) 82801GR I/O Controller Hub (ICH7R)
  • Intel(R) 82801GH I/O Controller Hub (ICH7DH)

ATENÇÃO: Utilize este tutorial e os softwares listados aqui por conta própria.

Leia Mais
