Projeto GOES – Parte 1
Durante o último fim de semana comecei a instalação da antena que irei utilizar para receber sinais de satélites meteorológicos. A antena em questão é uma Embrasat com 2,2 metros de diâmetro.

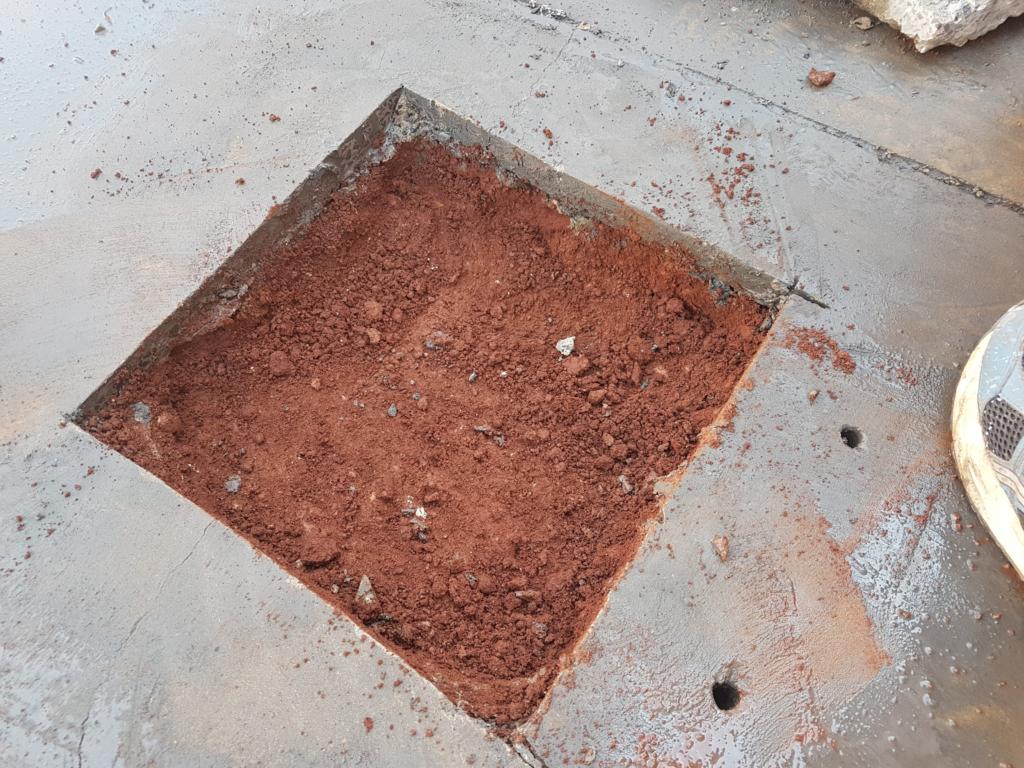

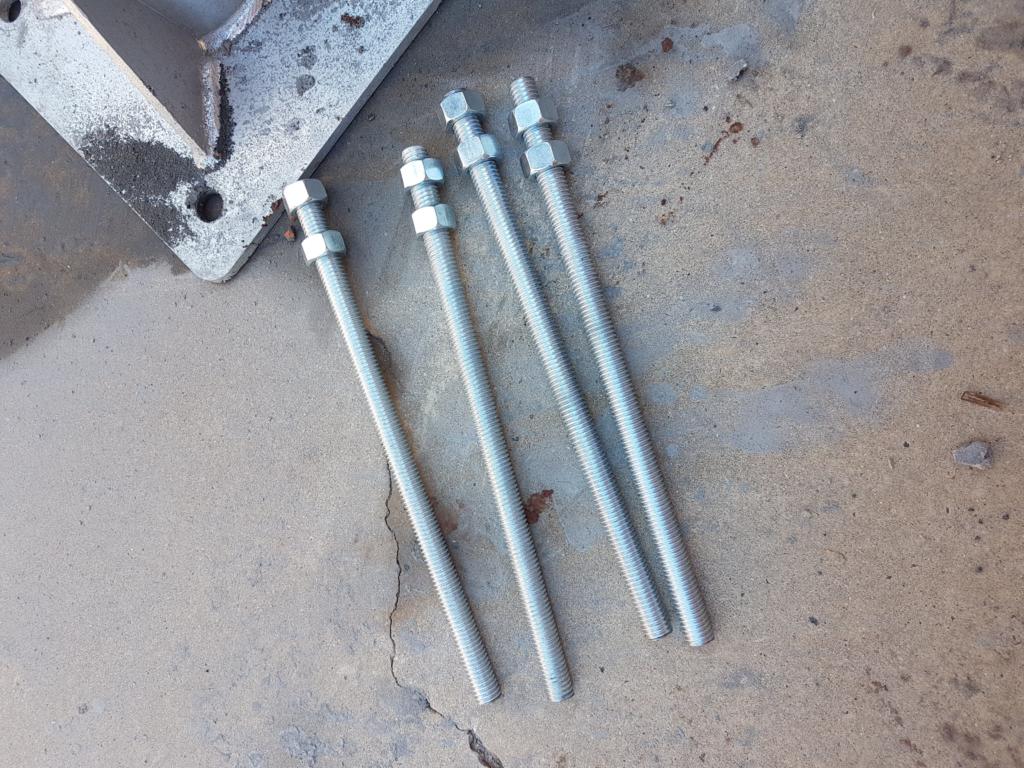

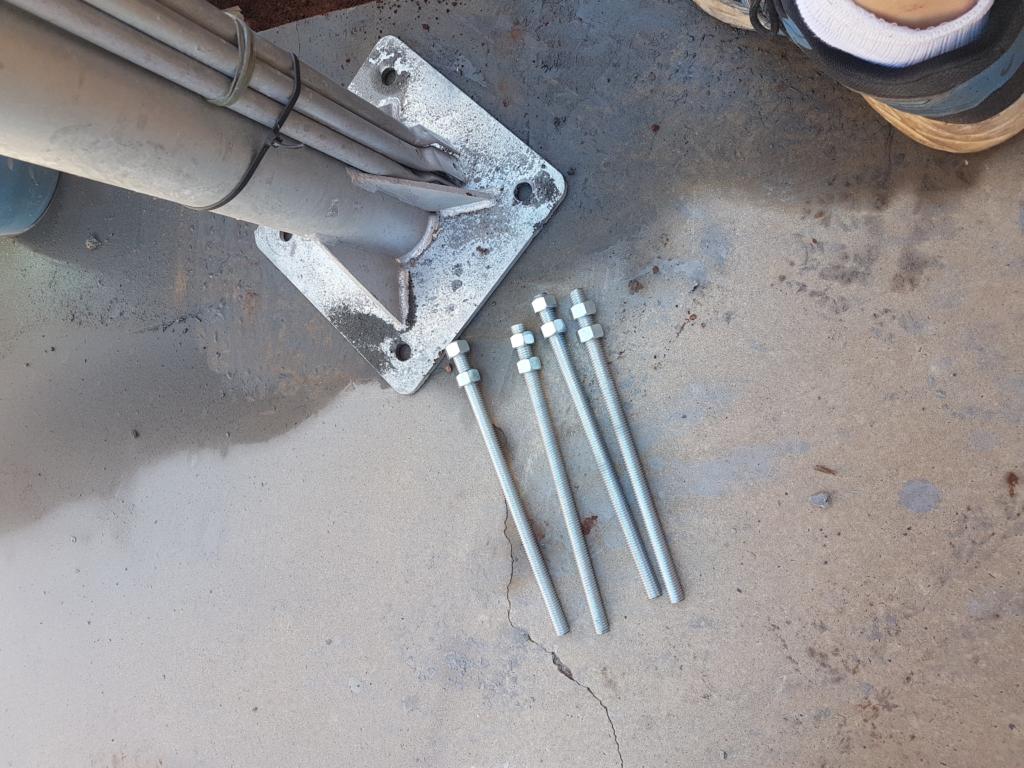

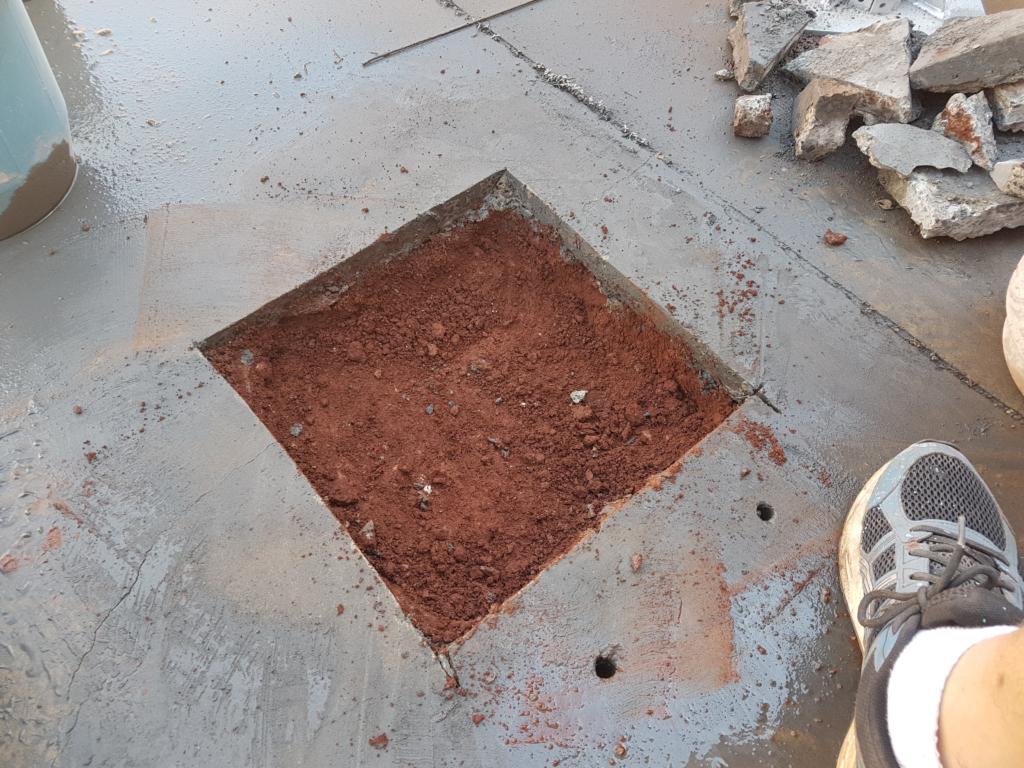

A instalação começou com um corte no piso de concreto. Inicialmente eu pensei em utilizar parafusos do tipo ‘parabolt’, mas de todas as brocas que eu tinha disponível, nenhuma delas era do diâmetro correto…então resolvi cortar um pedaço do piso de concreto e chumbar quatro pedaços de barra roscada para poder fixar a base da antena.

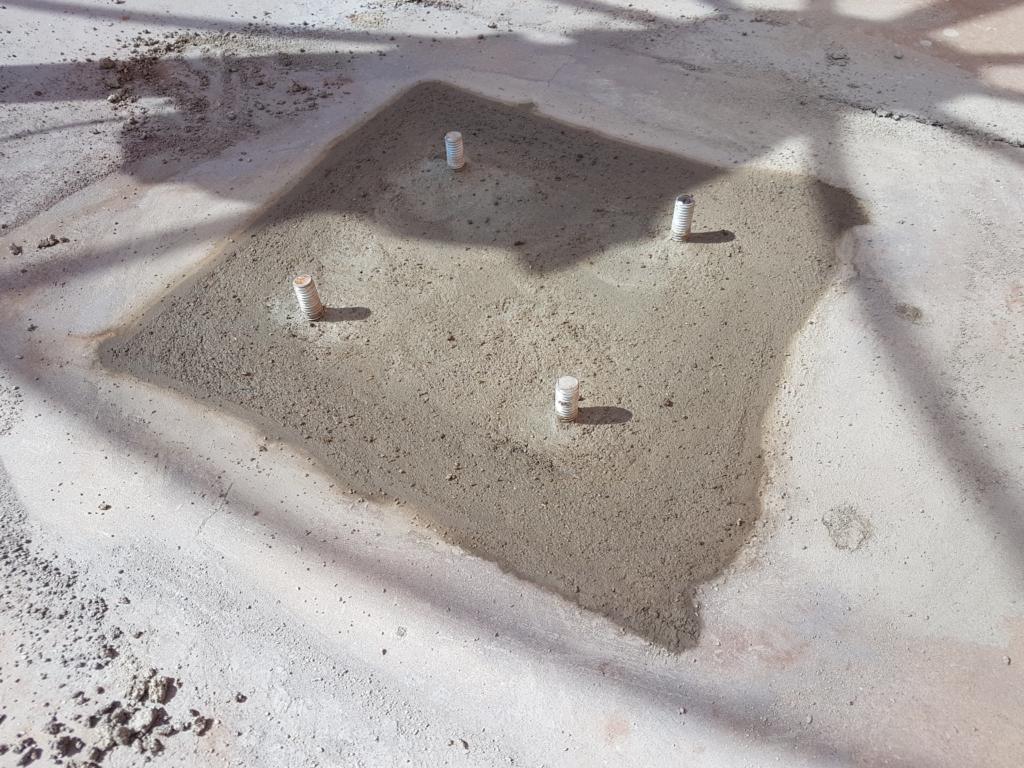

E o serviço final, com o concreto pronto e já no lugar ficou assim:

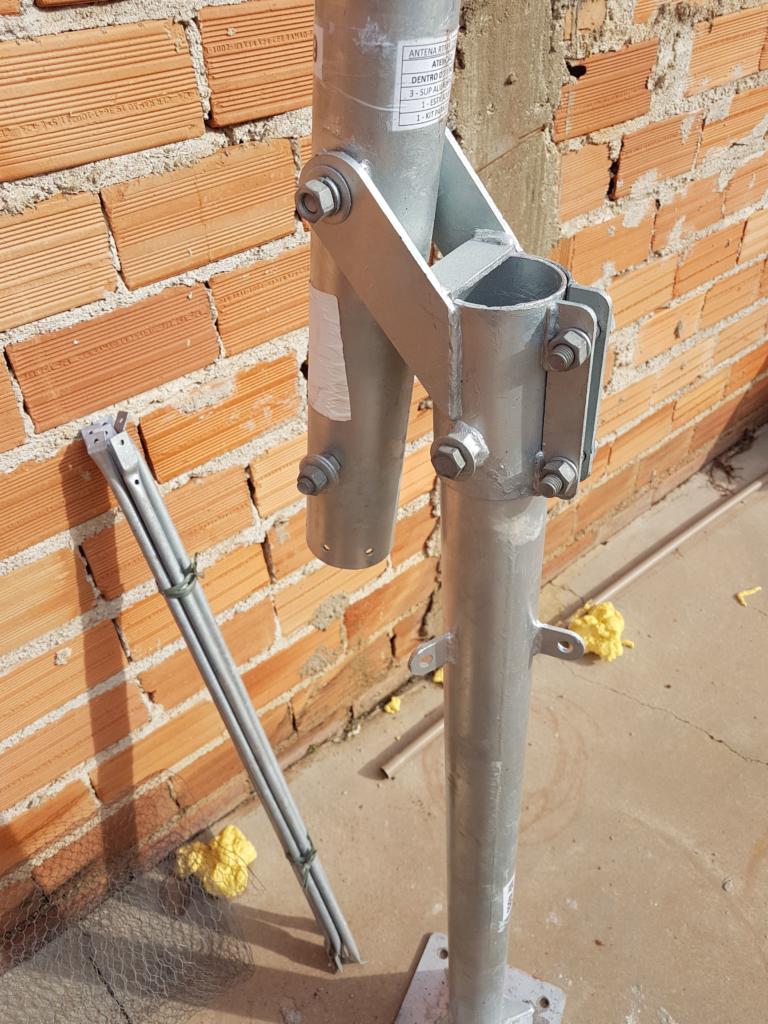

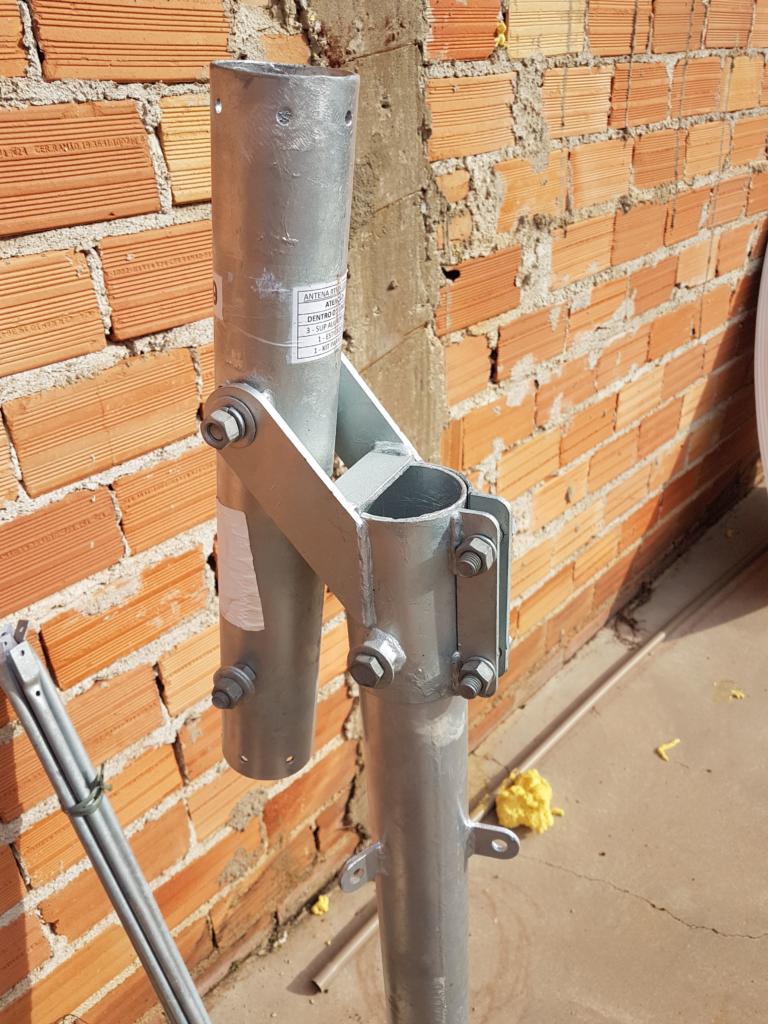

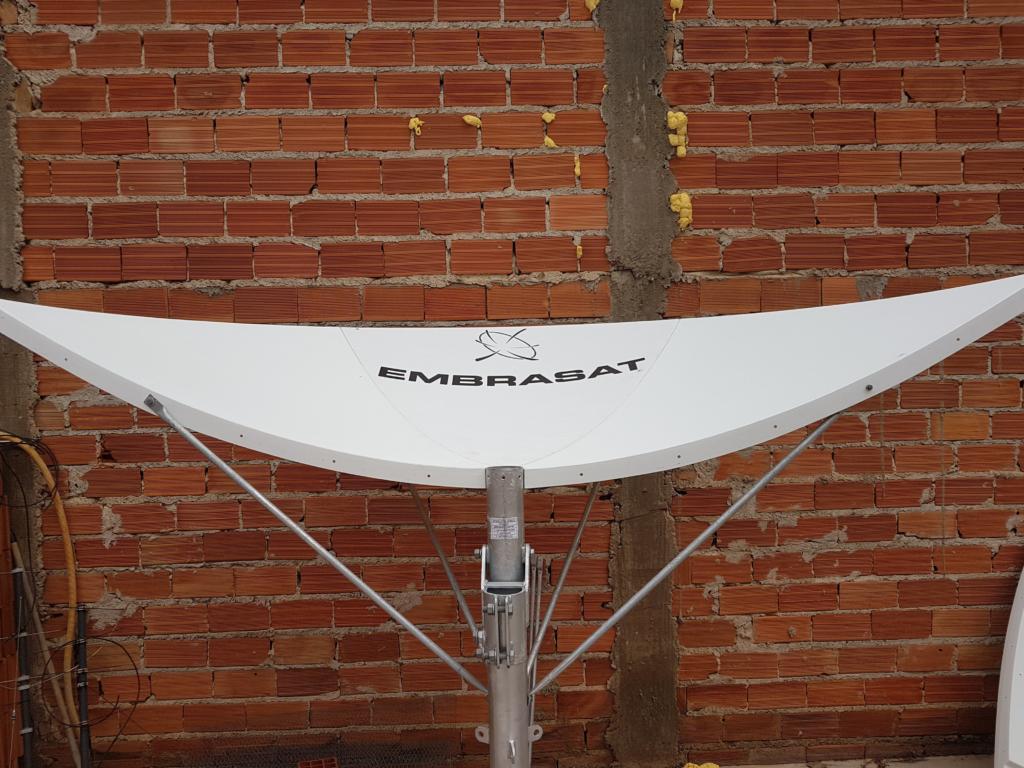

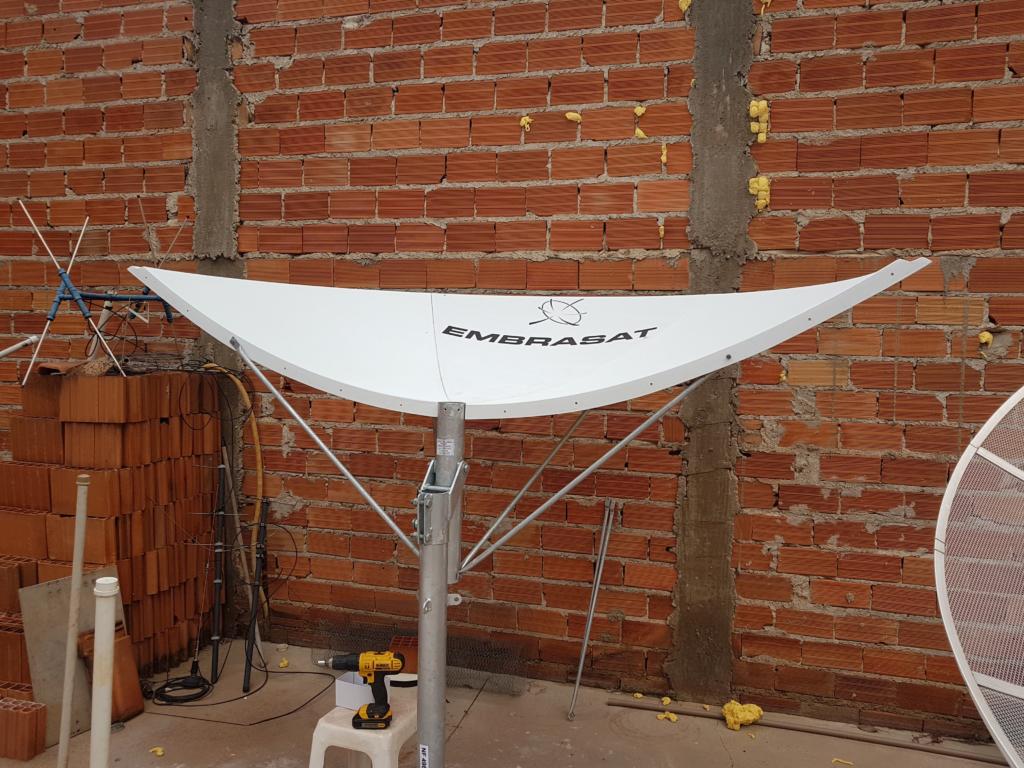

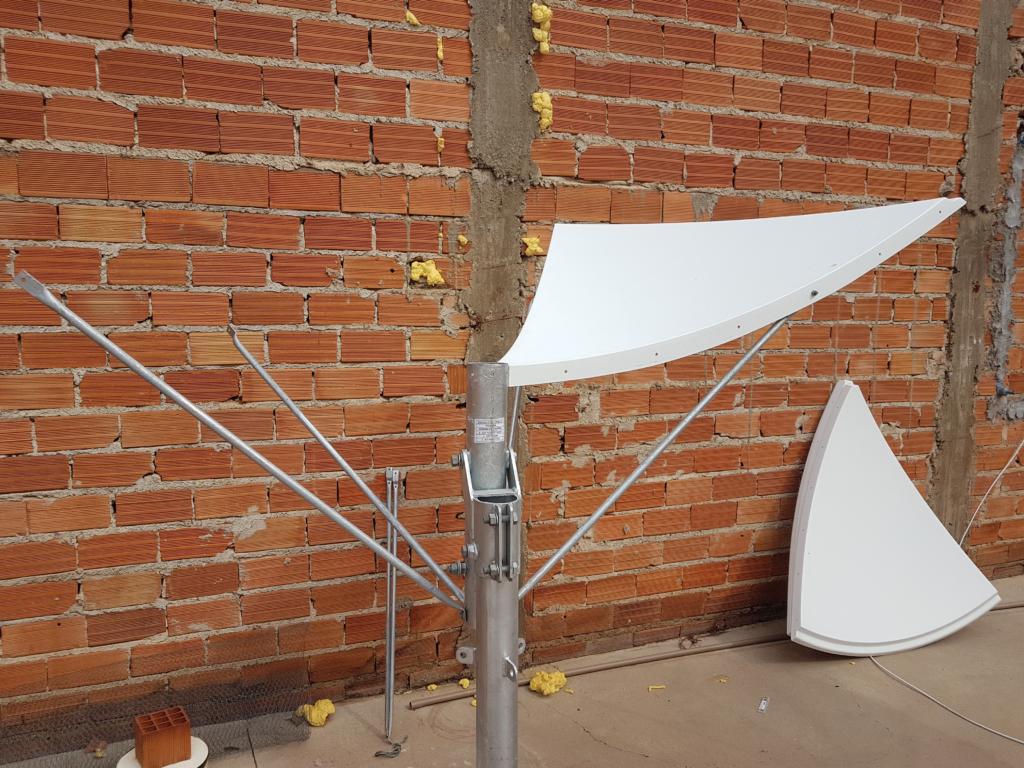

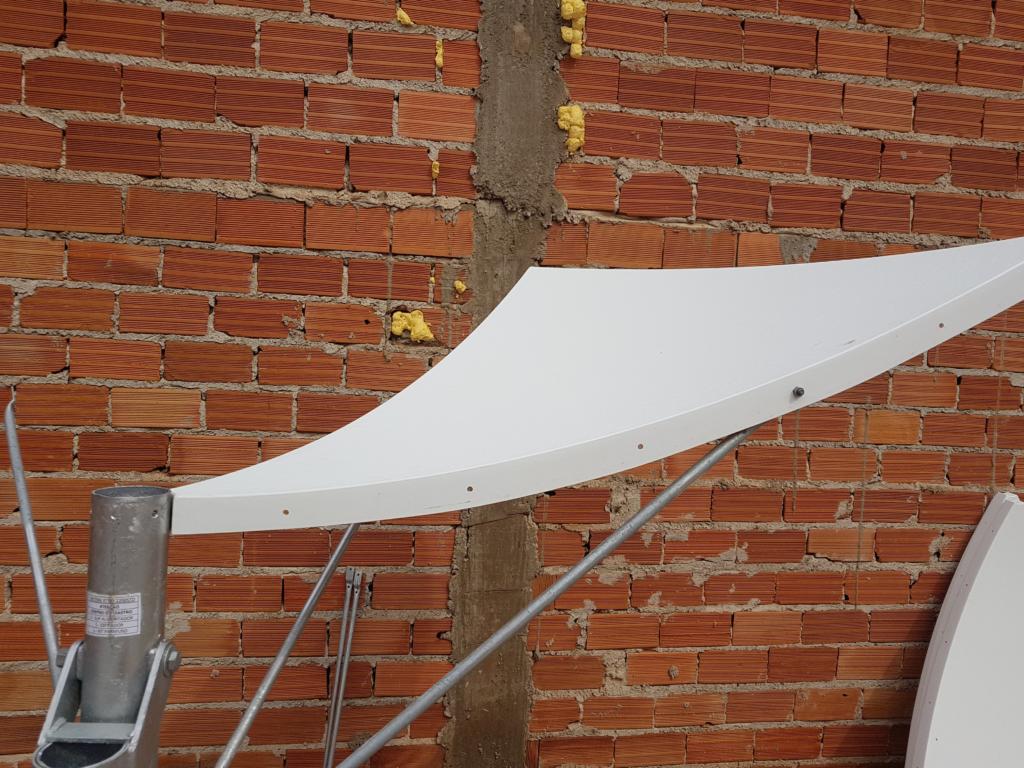

A base da antena é muito vem construída e parece ser bastante robusta. Com a base pronta, iniciei a montagem da antena.

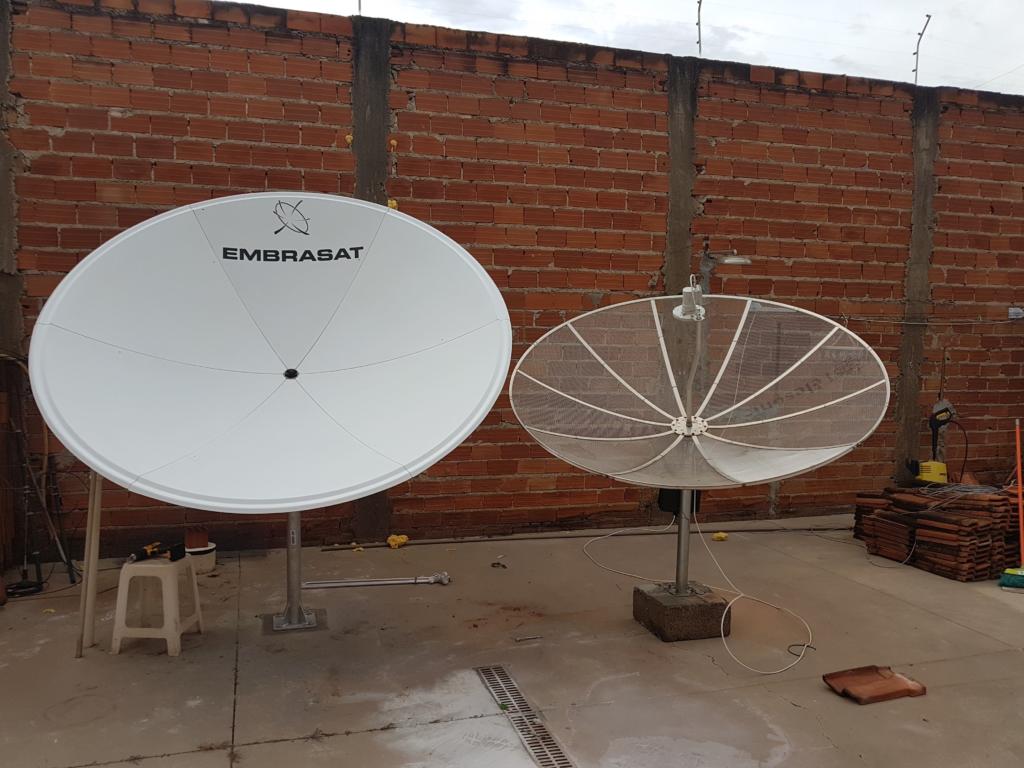

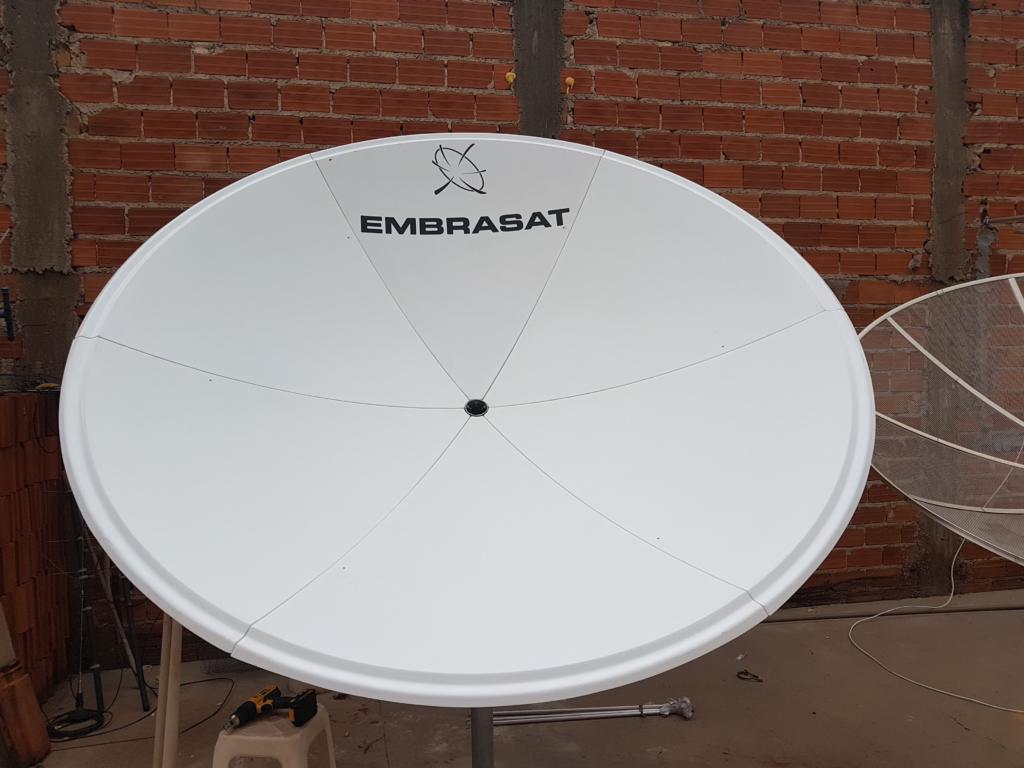

A antena é realmente grande! Para com parar, na foto abaixo é possível ver a antena de 1,8 metros ao lado da nova antena de 2,2 metros:

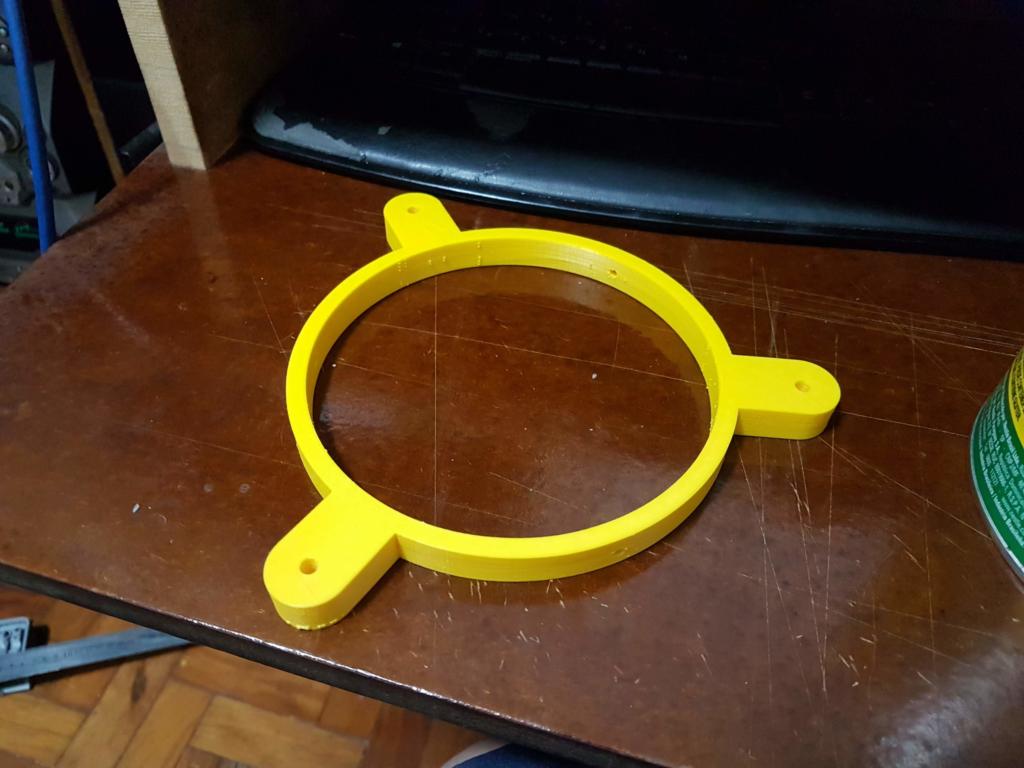

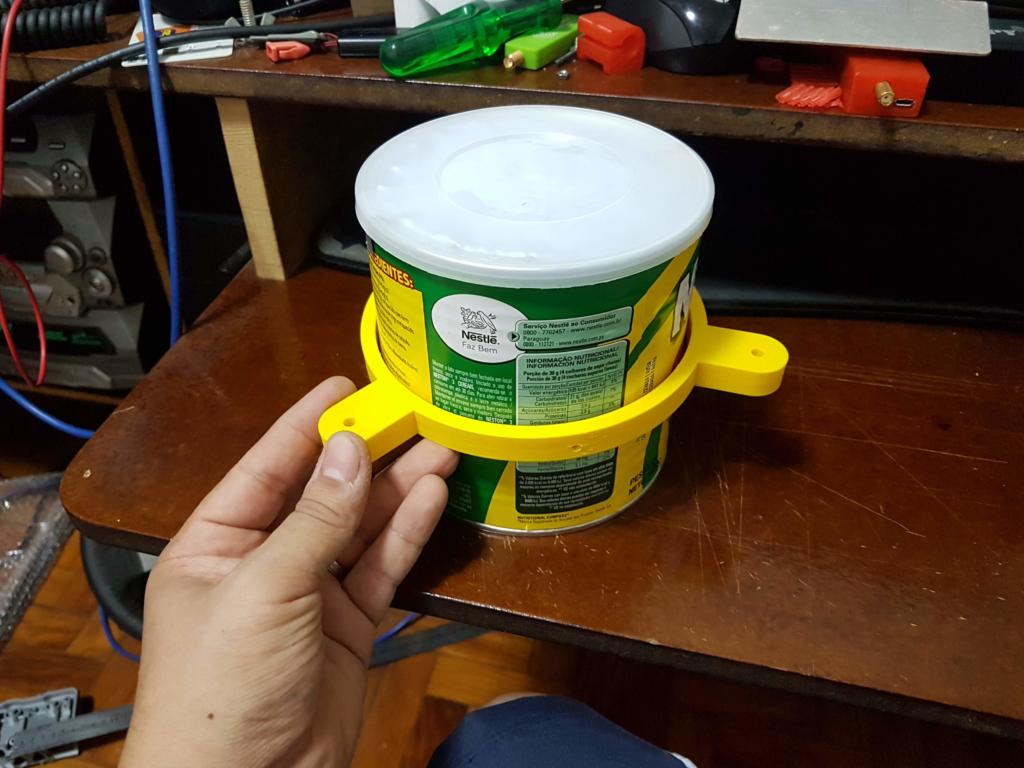

Também tive que desenhar um novo suporte para o feed da antena (que ainda não esta instalado). Para isso, irei utilizar uma ‘cantena’, conforme indicado pelo Lucas Teske em seu site.
